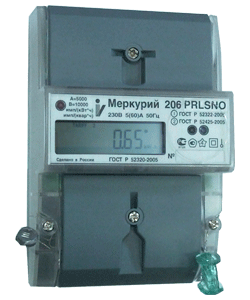

Меркурий 206 PRN эл. счётчик

Счётчик Меркурий используют для того, чтобы измерять активную электроэнергию, мгновенные значения силы тока, напряжения, мощности и организовывать учёт по множеству тарифов в однофазных цепях переменного тока. Он функционирует, как автономно, так и является составляющей частью АСКУЭ. Может крепиться на щиток или DIN-рейку. Оснащён встроенными интерфейсами CAN и релейным/импульсным выходом и модем PLC-1 (определяется модификацией). Можно установить 8 типов дней и зон времени. Номинальная сила тока 5-60 А, номинальное напряжение 230 В. Счётчики используют в закрытых помещениях. Принцип действия – преобразование измеренной мощности в последовательность импульсов с частотой, пропорциональной измеренной мощности. Мощность измеряют, перемножая входные сигналы, которые определяются датчиком напряжения (делитель резистивный) и датчиком тока (шунт) однофазной сети. В состав электронного модуля счётчика входит: · микроконтроллер; · микросхема - усилитель сигналов; · память энергонезависимая; · микросхема - драйвер интерфейса CAN; · блок питания; · элемент резервного питания (батарея литиевая 3 В); · PLC-модем (в Меркурие 200.04); · компоненты оптронных развязок. С датчика напряжения сигналы поступают на вход АЦП микроконтроллера, с датчика тока сначала на усилитель. Микроконтроллером аналоговые сигналы преобразуются в цифровые и вычисляются мгновенные значения мощности, силы тока, напряжения и значения активной энергии. Периодически микроконтроллером определяется зона тарифов, формируются импульсы телеметрии, учитывается время и энергия, обрабатываются команды, поступившие по PLC-модему и интерфейсу CAN. Внутренняя энергозависимая память счётчика сохраняет значение активной учтённой энергии по всем 4 тарифам, итоговое значение активной учтённой энергии за годовой период. Кнопки на передней панели ЖКИ позволяют просматривать сохранённые значения активной энергии. На табло ЖКИ имеются такие индикационные элементы: · 8 разрядов учитываемой энергии с фиксированной запятой перед 2 младшими разрядами; · «сумма» - пиктограмма суммы; · пиктограммы «Вт», «кВтч», «кВт», «с»; · пиктограммы курсоров.
